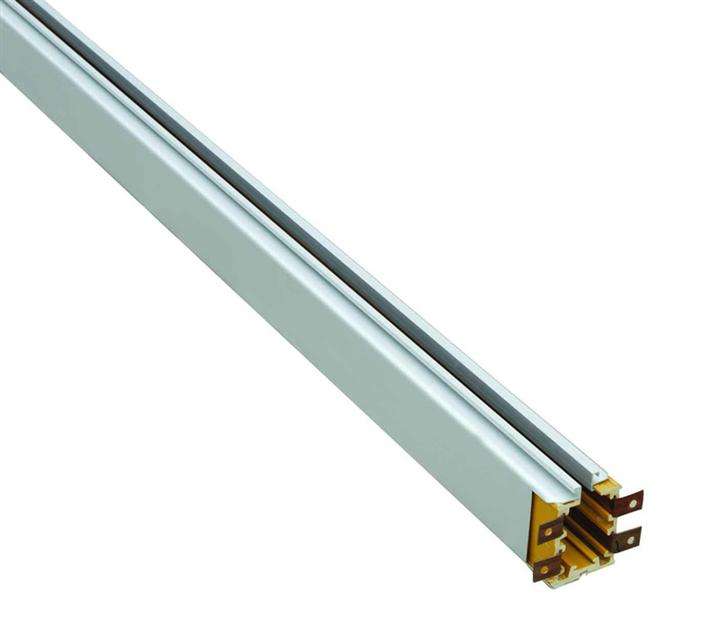

H型安全滑觸線產品構造以及一般特征

H型安全滑觸線由導軌、護套、 集電器、吊掛器、連接器、固定夾、端蓋等組成，根據用戶要求也可配置膨脹段（熱補償裝置）、檢修段（隔離器）等。H型安全滑觸線是借鑒國外先進經驗結合國情研制的節能型滑觸線，它具有安全可靠及優良的機械電氣性能，便于安裝維護。相間距為80mm,防護外殼為工程塑料和鋁塑合金型兩種材料，導體為鋁合金（內鑲不銹鋼條）或純銅。不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環，300A以下規格可根據用戶需要制作各種半徑的圓、弧線。

H型安全滑觸線線連接器。連接器是專供導軌之間的端部連接，由壓板及螺栓可靠連接，外殼由工程塑料作防護罩。兼做供電器用的防護套，端口可引入電源進線，與連接器壓板及螺栓緊固在一起。

吊掛器、固定器及端蓋吊掛器是吊裝、固定滑觸線導軌的專用件。固定器是將導軌限位在支架處的裝置，當導軌因溫度變化伸縮時，引導其向固定器兩側延伸。端蓋安裝于導軌的兩端起絕緣防護作用。吊掛器及端蓋均由工程塑料制成。

安全滑觸線導軌及護套。導軌由導電性能好、對環境適應能力強的鋁合金型材制成（牌號6063，狀態T5），導軌下部嵌入“V”形不銹鋼槽，保證集電器電刷沿槽滑行時，耐磨、穩定及良好接觸。導軌一般定尺為6米。護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成，對導軌有良好的絕緣保護作用，保證人身安全。

H型安全滑觸線集電器。集電器為支撐式結構，是向移動設備供電的主要部件。由特制碳刷、接線柱或端子、塑料護罩、支撐臂等組成。施加適當?shù)慕佑|壓力，沿導軌平穩滑動，向設備供電。設備如需檢修時，可將集電器碳刷拉離導軌斷電，保證安全，方便作業。

安全滑觸線膨脹段。膨脹段又稱伸縮器、熱補償裝置等，由連接器壓板、補償供電的鋁板或銅板、引線等組成，外殼為工程塑料。當因溫度變化引起導軌伸縮時，由伸縮器調節其間隙，以避免導軌變形。一般在車間長度超過200米時，每增加100米配置一組。
