供電滑觸線裝置由導管、受電器兩個主要部件及一些組件構成

1、導管：是一根半封閉的導形管狀部件，是滑觸線的主體部分。其內可根據需要嵌高3-16根祼體導軌作為供電導線，各導軌間相互緣，從而保供電的安全性。并在帶電檢修時止檢修人員觸電事故。本廠生產的導管長度為 4m，可以連接成任意需要長度，普通導管制作成直線形，也可按不一樣需求制成圓弧形等。

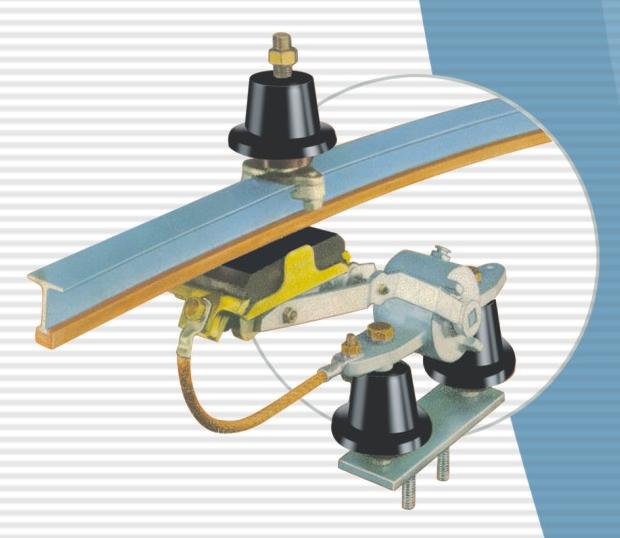

2、受電器是在導管內運行的一組電刷殼架，由安置在用電機構（行車、小車、電動葫蘆等）上的撥叉（或牽引鏈條等）帶動，使之與用電機構同步運行，將通過導軌，電刷的電能輿到電動機或其他控制元件。受電器電刷的數有3-16與導管中導軌數相應。
移動設備由于移動，需要不斷地變換位置，在每個不同的位置上，移動設備又要能獲得動力電源，否則就無法繼續移動。這時，安全滑觸線就應運而生了。沿著移動設備的運行軌道平行敷設了若干條導體，接通電源。在移動的設備上，又安裝上可以從導體上取電的集電器。這樣，當設備移動時，集電器隨設備同步運行，并從導體上取得電源，提供給設備，以使設備可繼續移動。這些導體和集電器組成的裝置就稱作滑觸線。

3、護套：是一根半封閉的導形管狀部件，是滑觸線的主體部分。其內可根據需要嵌高3-16根祼體導軌作為供電導線，各導軌間相互緣，從而保供電的安全性。并在帶電檢修時止檢修人員觸電事故。本廠生產的導管長度為 4m，可以連接成任意需要長度，普通導管制作成直線形，也可按不一樣需求制成圓弧形等。

4、導體：主要材質是銅，根據其截面積常用的有10平方，16平方，25平方

5、受電器是在導管內運行的一組電刷殼架，由安置在用電機構（行車、小車、電動葫蘆等）上的撥叉（或牽引鏈條等）帶動，使之與用電機構同步運行，將通過導軌，電刷的電能輿到電動機或其他控制元件。受電器電刷的數有3-16與導管中導軌數相應。

（二）產品特性

1、安全：供電滑觸線外殼系由高緣性能的工程塑料制成。外殼護等級可根據需要達以IP13、IP55，能防護雨、雪和冰凍襲擊以及吊物觸及。產品經受多種環境條件考驗。

2、可靠：輸電導軌導電性能好，散熱較快，并用電流密度高，阻抗值低，線路損失小，電刷由具有高導電性能，高耐磨性能的金屬石墨材料制成。受電器移動靈活，定向性能好，控制了接觸電弧和串弧現象。

3、經濟：供電滑觸線裝置結構簡單，采用電流密度高，電阻率低，電壓損耗低的銅排作為導電主體。可節電6%左右，實現以塑代鋼，以塑代銅，設計新穎，不需其他結構，不需補償線，安裝于起重機控制室同側，節省安裝材料和經費，其綜合費用與鋼質祼滑線大致相同。
