無錫市云中電器有限公司帶你了解安全滑觸線原料選取及相關說明

　　安全滑觸線相間距為80mm，防護外殼為工程塑料和鋁塑合金型兩種資料，導體為鋁合金(內鑲不銹鋼條)或純銅。不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環境。300A以下規格可依據用戶需求制作各種半徑的圓、弧線。

　　安全滑觸線用于給移動中的設備供電，由兩部分組成，滑線導軌（固定部分，與電源相接，常導軌由單長4m/根或許6米/根聯接而成），集電器（滑動部分，可在滑線軌道上或內滑動并與銅條接觸取電，集電器用于與移動電機相連）。

　　普遍選用安全滑觸線（管式，封閉），單極組合滑觸線，剛體滑觸線，多級管式安全滑觸線，無接縫安全滑觸線，電纜安全滑觸線，工字鋼電纜滑車等，在防護等級、絕緣方面有很大改善，安全牢靠。

　　安全滑觸線質量可依據以下標準權衡：

　　1、碳刷運用壽數--歸于易耗品，行駛間隔影響設備維護周期

　　2、滑觸線外殼質量--適用溫度，環境等。

　　3、集電器功能--首要從輪子運用壽數、轉彎輪規劃和集電器能否滿足各種環境下運用。

　　4、滑觸線縮短問題--長度逾越100米今后就要思索縮短問題。

　　5、電壓降問題--依據各種銅條長度電壓降有所不同。

　　一、 產品結構：型滑觸線由導軌、護套、 集電器、吊掛器、聯接器、固定夾、端蓋等組成，依據用戶央求也可裝備縮短段(熱補償設備)、檢修段(隔離器)等。

　　二、 導軌及護套：導軌由導電功能好、對環境適應才干強的鋁合金型材制成(商標6063，狀況T5)，導軌下部嵌入“V”形不銹鋼槽，確保集電器電刷沿槽滑行時，耐磨、安穩及杰出接觸。導軌一般定尺為6米。 護套由有耐性、耐磨、抗老化及阻燃功能的工程塑料組成，對導軌有杰出的絕緣維護作用，確保人身安全。

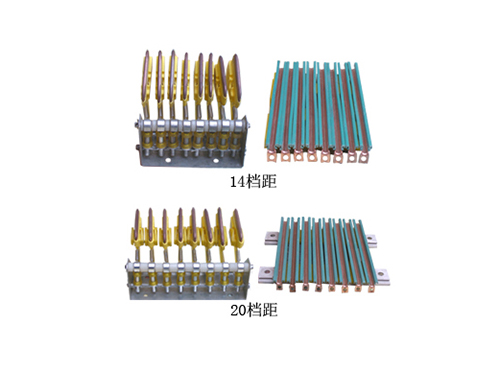

　　三、 集電器：集電器為支撐式結構，是向移動設備供電的首要部件。由特制碳刷、接線柱或端子、塑料護罩、支撐臂等組成。施加恰當?shù)慕佑|壓力，沿導軌平穩滑動，向設備供電。設備如需檢修時，可將集電器碳刷拉離導軌斷電，確保安全，便利作業。

　　四、 聯接器(兼供電器)：聯接器是導軌之間的端部聯接，由壓板及螺栓牢靠聯接，外殼由工程塑料作防護罩。兼做供電器用的防護套，端口可引進電源進線，與聯接器壓板及螺栓緊固在一同。

　　五、 吊掛器、固定器及端蓋：吊掛器是吊裝、固定滑觸線導軌的專用件。 固定器是將導軌限位在支架處的設備，當導軌因溫度改變伸縮時，引導其向固定器兩側延伸。 端蓋裝置于導軌的兩端起絕緣防護作用。吊掛器及端蓋均由工程塑料制成。

　　六、 縮短段(熱補償設備)：縮短段又稱伸縮器、熱補償設備等，由聯接器壓板、補償供電的鋁板或銅板、引線等組成，外殼為工程塑料。當因溫度改變?nèi)瞧饘?dǎo)軌伸縮時，由伸縮器調度其空隙，以避免導軌變形。一般在車間長度逾越200米時，每增加100米裝備一組。

　　七、 檢修段(隔離器)：檢修段由聯接器壓板及高強度絕緣資料加工制成，由工程塑料外殼做護套。依據用戶需求選用，首要便利滑觸線、移動設備等檢修運用。

　　安全滑觸線：用于灰塵，潮濕等環境，可配防塵密封條和手維護（滑觸線離人世隔很近的時分要配手維護）。集電器運轉速度小于300米/分鐘。

　　剛體安全滑觸線：用于高電流設備，電流可達幾千安。

　　安全滑觸線管式滑觸線：依據不同的極數間斷組合，電流也可達千安。

希望以上內容對大家有所幫助~對安全滑觸線感興趣的朋友能夠聯絡咨詢咱們哦~
